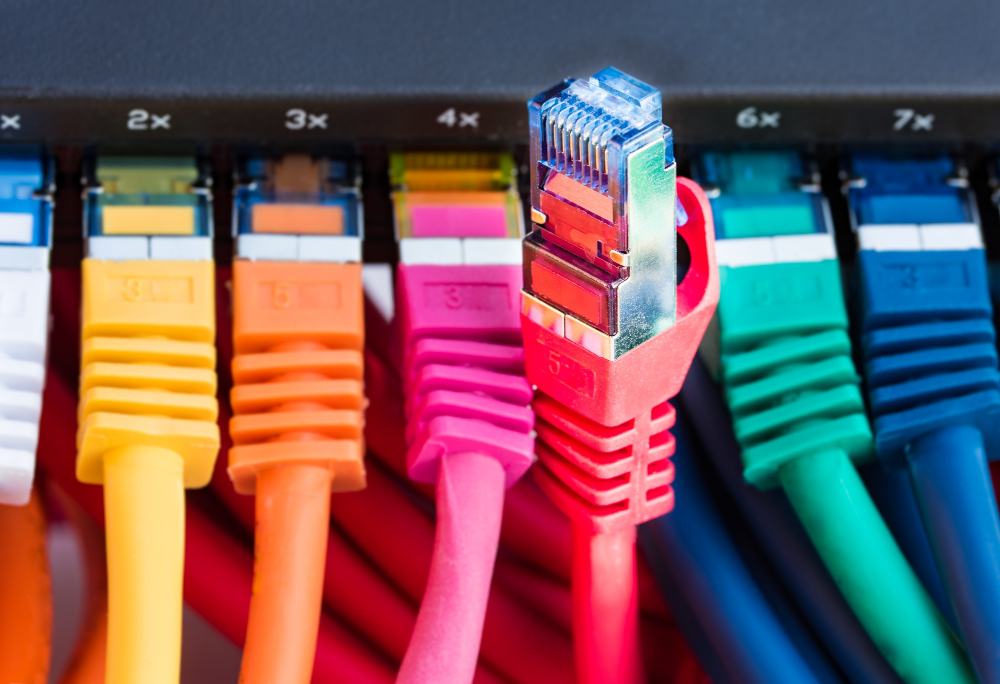

Cara memasang konektor RJ45 ke kabel UTP

Hai semuanya, di artikel ini, saya akan memberikan penjelasan singkat mengenai kabel UTP serta kode warna RJ45 hingga cara penyusunan kabel dan dipasang ke konektor RJ45. berikut merupakan penjelasannya:

Kabel UTP (Unshielded Twisted Pair) adalah salah satu jenis kabel jaringan yang terdiri dari 4 pasangan kawat tembaga yang di-pilin (twisted pair) dan tidak memiliki pelindung tambahan. Umumnya digunakan untuk jaringan LAN (Local Area Network). Kabel UTP memiliki fungsi yaitu sebagai transmisi data, menghubungkan jaringan lokal, meminimalkan intervensi, dan transmisi atau pengiriman data dengan kecepatan yang stabil.

Kabel UTP terdiri dari 8 kabel tembaga kecil yang kemudian terbagi menjadi 4 kabel berpasangan dengan warna yang sedikit berbeda. Masing-masing pasangan di-pilin untuk mengurangi intervensi elektromagnetik. Kabel memiliki lapisan pelindung luar yang berbahan dari plastik (PVC).

Kabel UTP sudah ada dalam waktu yang lumayan lama, dari banyaknya kategori kabel UTP yang masih eksis dalam penggunaan, sekarang ada 5 kategori kabel ini yang masih digunakan, seperti:

No Kategori Kabel Kecepatan Maksimal Bandwidth Maksimal Jarak Maksimal Keterangan 1 Cat 5 100 Mbps 100 MHz 100 meter Sudah jarang digunakan 2 Cat 5e 1 Gbps 100 MHz 100 meter Umum digunakan saat ini 3 Cat 6 10 Gbps / 1 Gbps 250 MHz 55 meter / 100 meter Shielding lebih baik 4 Cat 6a 10 Gbps 500 MHz 100 meter Kinerja tinggi 5 Cat 7 10 Gbps 1 GHz 100 meter Shielding sangat baik

Seperti penjelasan sebelumnya, kabel UTP memiliki 8 kabel tembaga kecil, yang dibedakan dengan warna. Dimana setiap warna tadi memiliki fungsi utama yang berbeda. Pada kabel yang berwarna orange atau jingga itu biasa dimanfaatkan sebagai pengiriman data, kabel berwarna hijau juga biasa dimanfaatkan sebagai pengiriman data, untuk kabel biru digunakan sebagai arus tegangan positif dan untuk kabel cokelat digunakan untuk arus tegangan negatif.

Ada dua standar utama untuk pengkabelan pada konektor RJ45 yaitu T568A dan T568B.

Berikut adalah kode warna untuk masing-masing standar:

1. Putih Oranye
2. Oranye
3. Putih Hijau
4. Biru
5. Putih Biru
6. Hijau
7. Putih Cokelat
8. Coklat

1. Putih Hijau
2. Hijau
3. Putih Oranye
4. Biru
5. Putih Biru
6. Oranye
7. Putih Cokelat
8. Coklat

Straight Through: Konfigurasi dengan fokus untuk menghubungkan 2 perangkat yang berbeda (misal PC ke Switch). Kedua ujung menggunakan standar yang sama (T568A – T568A atau T568B – T568B).

Crossover: Konfigurasi dengan fokus menghubungkan perangkat yang sejenis (misal PC ke PC). Ujung pertama memiliki T568A dan ujung lainnya memiliki T568B.
